Размерный ряд
DN15~DN500мм
Класс давления
PN 10, 16, 25, 40, 63, 100, 160; ANSI 150, 300, 600, 900, 1500
Присоединение к трубопроводу
Фланцевое, Стяжное
Температурное исполнение
-60℃ ~ 240℃ с мягким седлом
-60℃ ~ 350℃ с металлическим седлом
Привод
Электрический, пневматический, ручной

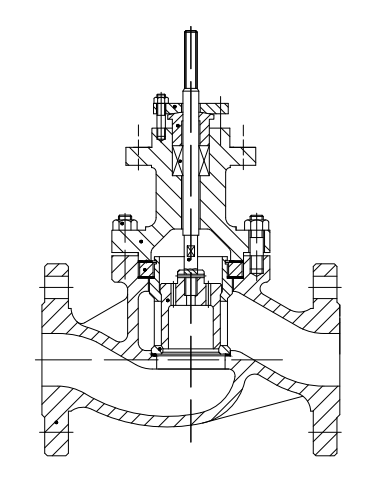

Описание конструкции и принцип действия
Тип клапана – регулирующий подъемный односедельный.
Регулирующий орган клапана состоит из: узла шток-плунжер, седла, направляющей втулки, деталей сальникового уплотнения.
Под воздействием усилия, создаваемого приводом, перемещается плунжер клапана, тем самым изменяя проходное сечение клапана, что вызывает изменение пропускной способности.
Для каждого типоразмера клапана предусмотрен ряд зауженных седел, для обеспечения требуемой расходной характеристики, давая возможность его применения в большом диапазоне расходов.
